Bild   Art. Nr.

Text




Mått & Teknisk Data - Glasräcken




Monteringsanvisning







Detta system är i första hand avsett för små och medelstora installationer.

En av fördelarna med denna lösning, framför det syrafasta E403, E4072, är att det inte finns några synliga borrhål efter monteringen och att man ej behöver borra i röret, monteringen görs med hjälp av lim.

  E014
  E016
  E019


    Här är E403,E4072 illustrerat vid utomhusmontage. Denna installation är också en av de mest fördelaktiga, eftersom man har möjlighet att justera hela konstruktionen innan den görs fast för gott.

Dock kräver denna typ av fäste 2 st. hål nederst i röret för att fullgod inspänning skall uppnås.


  E403 & E4072



    E401 här monterat på plan yta.

  E401

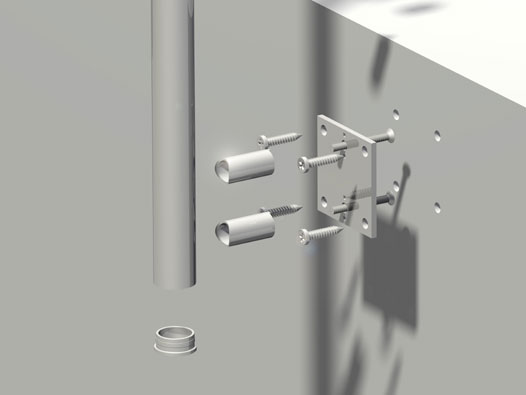

  För att erhålla en säker lösning rekommenderar vi att artikel E01 tillsammans med franska bult eller, som i detta fall, rostfri skruv används.
Distans E01

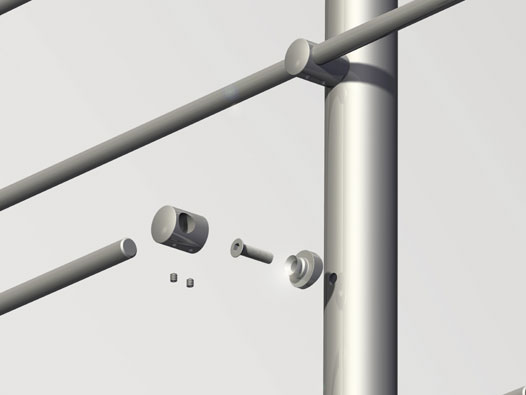

Montering av stångfästen, artikel E0069 M5 hål, görs med hjälp av lim och skruv.

Modellen finns även med plan baksida och kan därför med fördel även monteras mot trä stolpar.

Finns även som glashållare som kan monteras mellan stänger och stolparna.

Stånghållare

Montering av handledare i rund trä monteras i princip på samma sätt som handledare i stål, dock måste man alltid för borra för en lyckad montering.

E031

    Montering av handledare med artikel E031 .

Montering av handledare i stål monteras i princip på samma sätt som handledare i trä, dock måste man alltid för borra med 4.2 mm borr och gänga med M5  för en lyckad montering.

Änden kan med fördel limmas med artikel E4053/E4054.


  E031 & M5

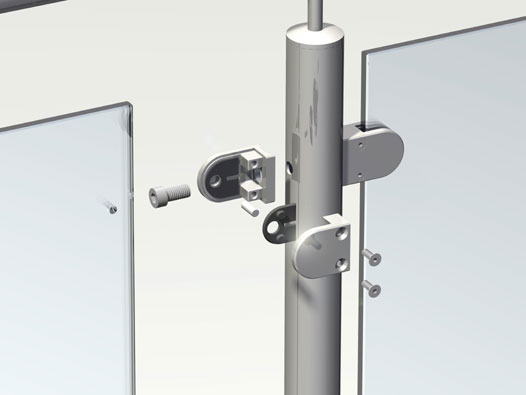

    Montering av glashållare / glasklammerbeslag
Här med hål i glaset. Normalt kan det också monteras utan hål om risken för nedstörtning ej föreligger.

Monterings hålet i röret är M8


  Glashållare



    Antal stolpar :

Anstånd mellan stolparna för  ø 42,4 -> max 1 m och ø 48,3 -> max 1,2 m.

Vid uppmätning är det viktigt att  konsolerna följer en rätt linje och avstånd till kanten exakt. Konsolerna skruvas fast i rät linje i underlaget. Till  trägolvet användes  franska skruvar.


  Skiss





  D3-bild
